Актуальная , на слуху сейчас тема , соответственно и разных датчиков хватат

Уж я сильно не заморачивался этим вопросом , но в моей кубышке целых три модели завалялось :

Два аналоговых - GUVA-S12SD  и  ML8511

Да один цифровой - VEML6070

Сразу на начальном этапе отмел аналоговый ML8511

Без облучения чем либо на его выходе 0,9-0,95в , дал засветку УФ , напряжение поднялось ближе к полутора вольтам , все бы это можно было еще пережить , на когда датчик прореагировал и на синий свет , и на белый , пусть и послабее чем на УФ , но на мат сорвался в голос когда УФ-датчик и красный цвет увидел , после такого дисквалифицировал его пожизненно

А вот другой аналоговый GUVA-S12SD - молодец , впрочем я это уже и раньше знал , летом часто с нам в сад выбегал в поисках УФ активности

Так и не подловил ни одной УФ аномалии , все жестко повязано на видимую солнечную освещенность , УФ компонента жестко привязана к ней

Самое интересное что датчик до безобразия прост - уф-фотодиод и оу для раскачки сигнала

Осталось сказать о цифровике VEML6070 , мозгов понавертели в нем ого-го , а по делу тоже туфта , так же путает свою шерсть с государственной , так же все вплоть до красного цвета видит любвиобильный мой

Но все же оспавил его для сравнения с GUVA-S12SD , чтоб не устраивать безальтернативных выборов

И так

Вариант первый :

Комплектация :

Arduino nano

HD44780 1602 + модуль посл.интерфейса

VEML6070

GUVA-S12SD

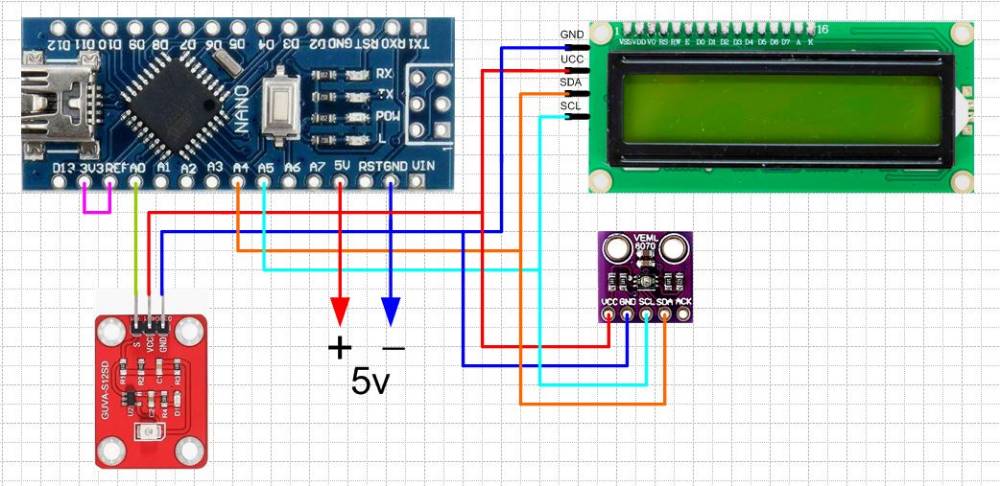

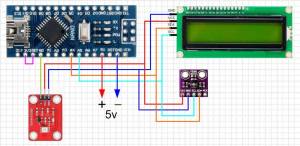

Схема подключения :

Программа (скетч) :

#include <LiquidCrystal_I2C.h>//библиотека под LCD

LiquidCrystal_I2C lcd(0x27,16,2);

 #include <Wire.h>

#include "Adafruit_VEML6070.h"

Adafruit_VEML6070 uv = Adafruit_VEML6070();

int AUF;

void setup() {

analogReference(EXTERNAL);        // включаем внешний источник опорного напряжения

uv.begin(VEML6070_1_T); //варианты времени интеграции :  _HALF_T       _1_T        _2_T      _4_T( 62мс , 125мс , 250мс , 500мс)

}

void loop() {

lcd.init();// Инициализация lcd дисплея

  lcd.backlight();// Включение подсветки дисплея

  AUF = analogRead(A0);        // получаем значение с аналогового входа A0

  lcd.setCursor(0, 1);

  lcd.print("VA-S12SD");

  lcd.setCursor(10, 1);

 lcd.print("    ");// 4 знака затир

 lcd.setCursor(10,1);

 lcd.print(AUF);

 lcd.setCursor(0, 0);

lcd.print("VEML6070");

 lcd.setCursor(10, 0);

lcd.print("      ");// 6 знаков затир

 lcd.setCursor(10, 0);

 lcd.print(uv.readUV());

     delay(300);

}

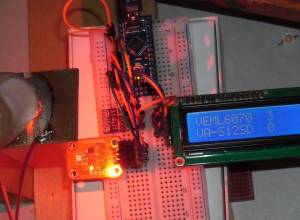

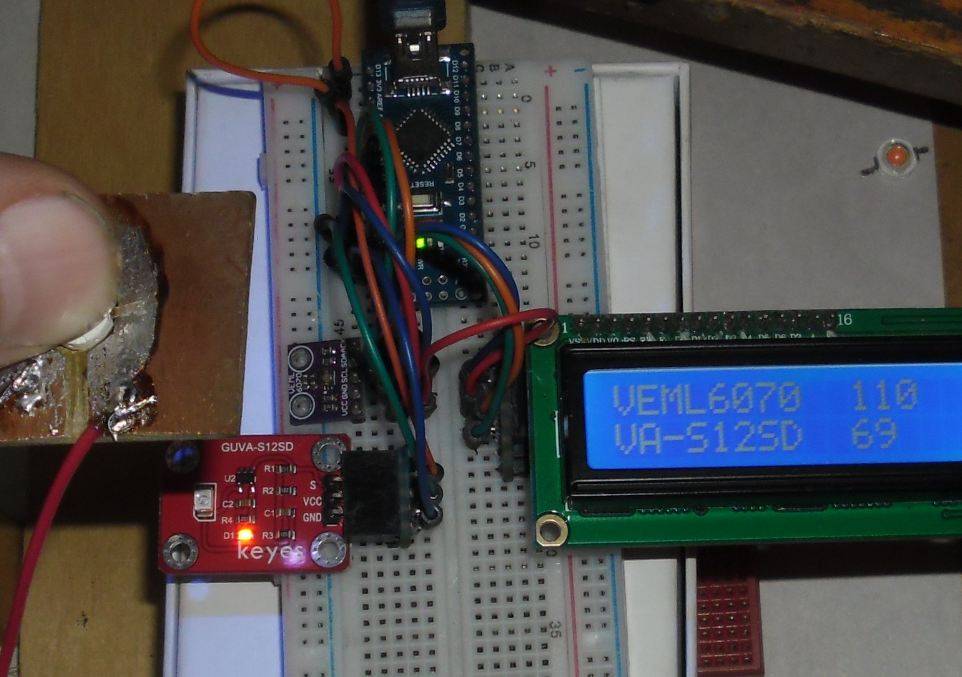

УФ светодиод 365нм оба датчика видят , один меряет в попугаях , другой в мартышках , но не суть есть некие условные единицы , на практике важно больше/меньше , что было вчера , что сегодня

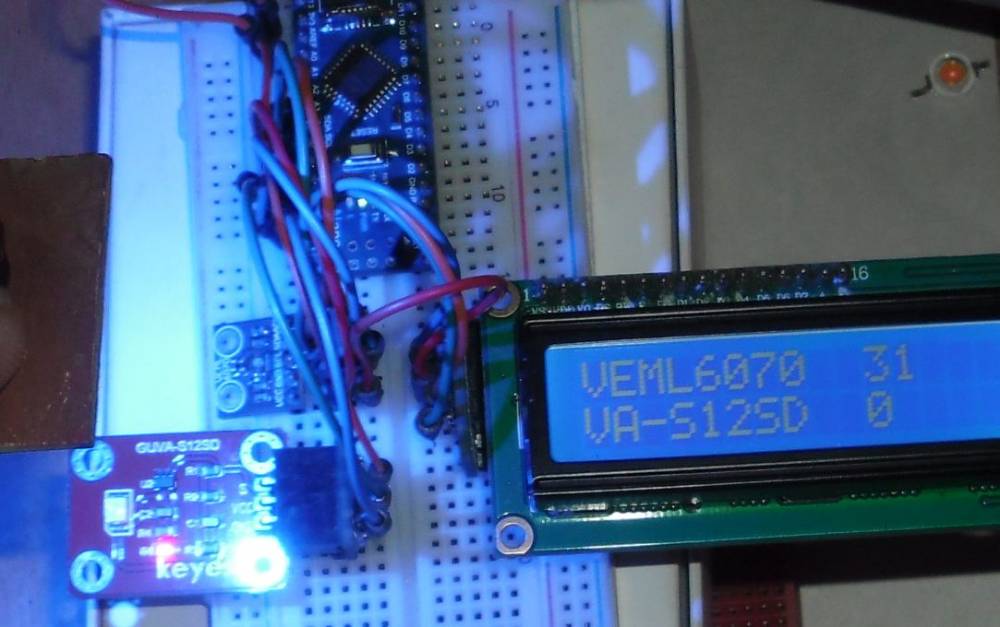

синий цвет , GUVA-S12SD по нулям , а VEML6070 продолжает хавать и синий

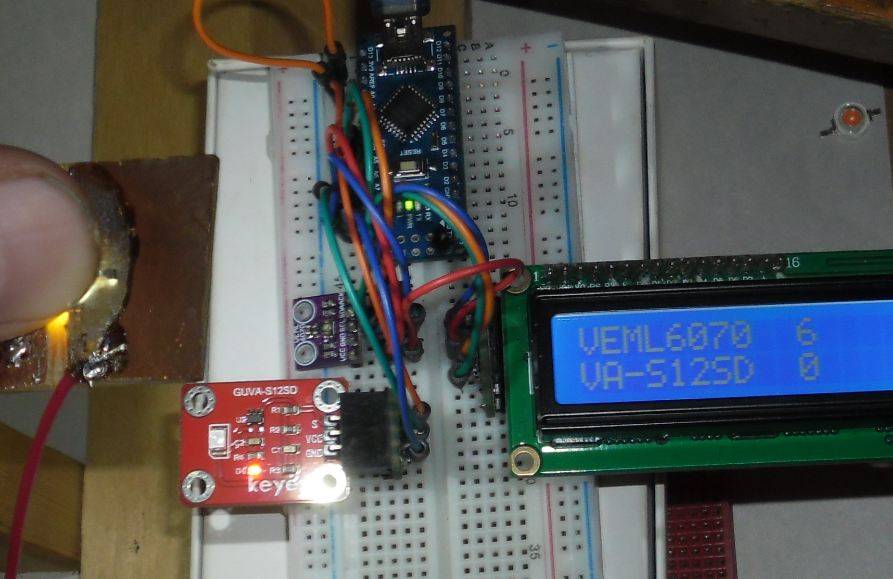

белый холодный светодиод  , VEML6070 заметно умерил пыль , но все равно считает его

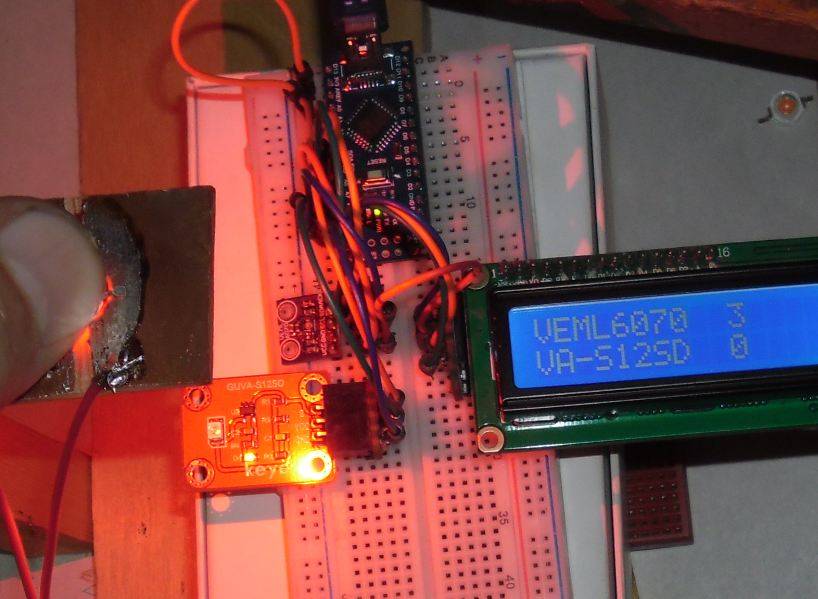

ну и наконец красный , а VEML6070 так и не уймется , что у вас ? веревочка ?, давайте и веревочку

Вот и куда такой тащить на улицу , он весь солнечный спектр в одну кошелку сметет

Разве что дома для каких экспериментов использовать , когда знаешь что работаешь только с УФ составляющей

Посему я все же оставил ему право на жизнь , только индикатор взял попроще , тут 4х знаков хватит за глаза

Вариант второй :

Комплектация :

Arduino nano

TM1637

VEML6070

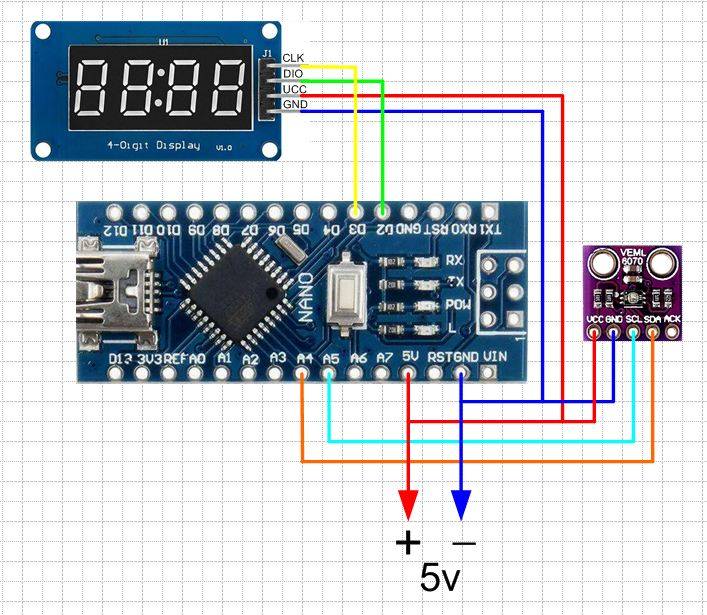

Схема подключения :

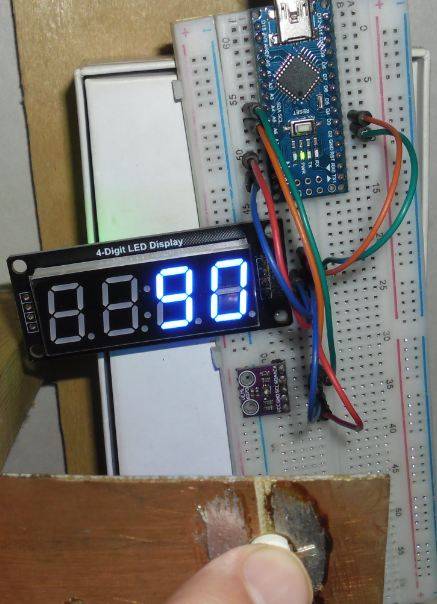

тестдрайв

Программа(скетч) :

#include <TM1637.h>// библиотека для подключение модуля  семисегментного инд. TM1637

TM1637 tm1637(3,2);

#include <Wire.h>

#include "Adafruit_VEML6070.h"

Adafruit_VEML6070 uv = Adafruit_VEML6070();

void setup() {

tm1637.init();// инициализация библиотеки «TM1637.h»

tm1637.set(4);//установка яркости , указанная константа равна 4 , диапазон установки 0-7

 uv.begin(VEML6070_1_T); //варианты времени интеграции :  _HALF_T       _1_T        _2_T      _4_T

//( 62мс , 125мс , 250мс , 500мс)

}

void loop() {

int UF=uv.readUV();

tm1637.display(UF);

     delay(500);

}

Еще почему оставил вариант этого датчика прозапас , у него можно поднять время интегрирования и поднять этим чувствительность , что может оказаться в работе с маломощными уф-диодами

Ну и коль пошла такая пьянка , то грех обижать добра молодца GUVA-S12SD

Вариант третий :

Комплектация :

Arduino nano

TM1637

GUVA-S12SD

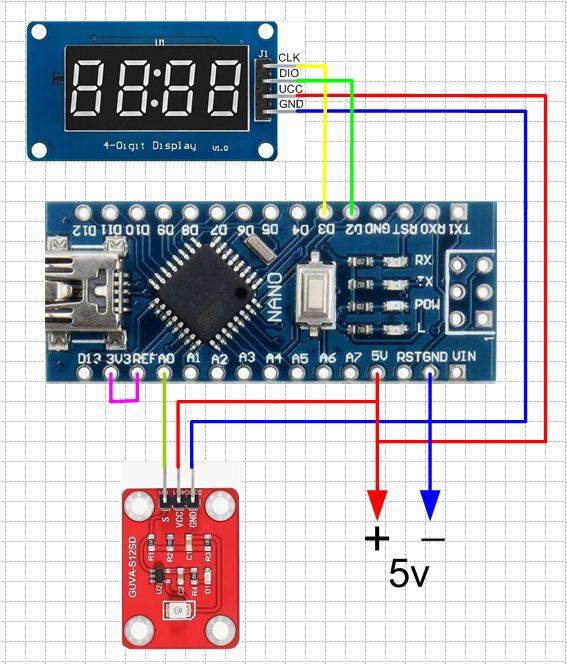

Схема подключения :

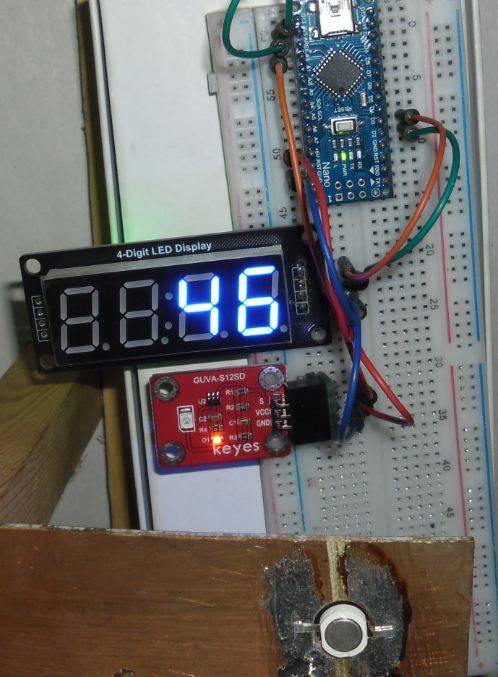

тестдрайв

Программа(скетч) :

#include <TM1637.h>// библиотека для подключение модуля  семисегментного инд. TM1637

TM1637 tm1637(3,2);

#include <Wire.h>

void setup() {

analogReference(EXTERNAL);        // включаем внешний источник опорного напряжения

tm1637.init();// инициализация библиотеки «TM1637.h»

tm1637.set(4);//установка яркости , указанная константа равна 4 , диапазон установки 0-7

}

void loop() {

int AUF = analogRead(A0);        // получаем значение с аналогового входа A0

tm1637.display(AUF );

     delay(500);

}

Все три варианта рабочие , да только на солнце не больно индикаторы разглядишь , особенно светодиодные , и даже синий цвет не спасет

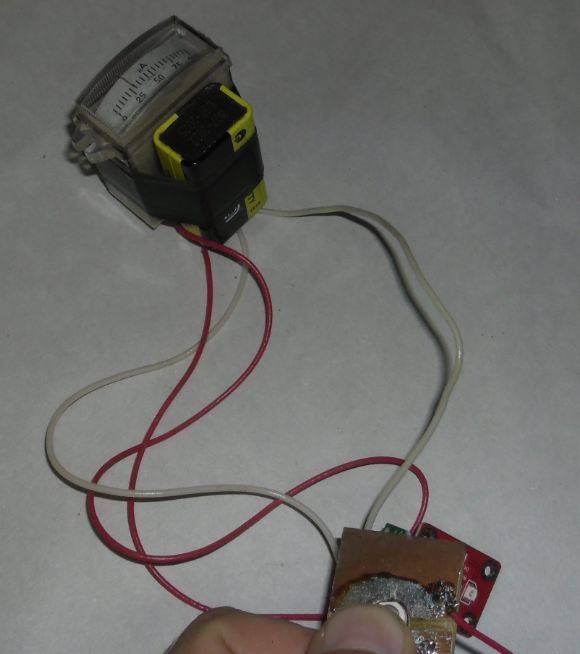

А для аналогового датчика и вообще ардуинка нафиг не нужна , запитал его 3,6-5в да подключил к нему 100мка в качестве вольтметра ограничив ток резистором

я он летом с такой порнографией летом пробегал , ну и заводской люксометр еще брал чтобы привязывать УФ уровень к освещенности

Напругу кроны енкой 5в ограничил , головку под одновольтовый вольтметр заточил , выше 1в показаний и не было
