Вариант первый :

Вывод данных с одного датчика освещенности на жидкокристаллический индикатор

К сожалению данный тип датчиков имеет верхний предел в 54,612клюкс , что как минимум в два раза ниже потолка освещенности в яркий солнечный день

Приходится хитрить , помещать датчик в корпус из материала с ограниченной прозрачностью и вводить поправочный коэффициент в расчетах

Комплектация :

Arduino nano

HD44780 1602 + модуль посл.интерфейса

BH1750

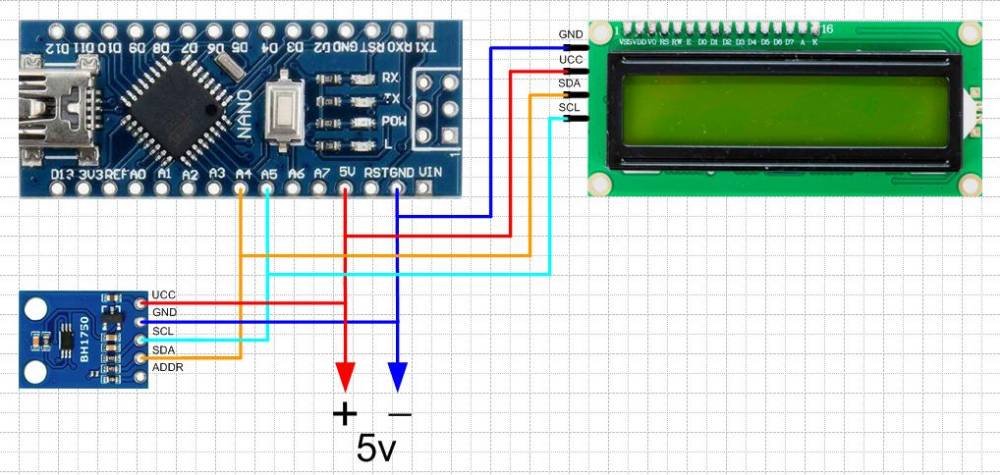

Схема подключения :

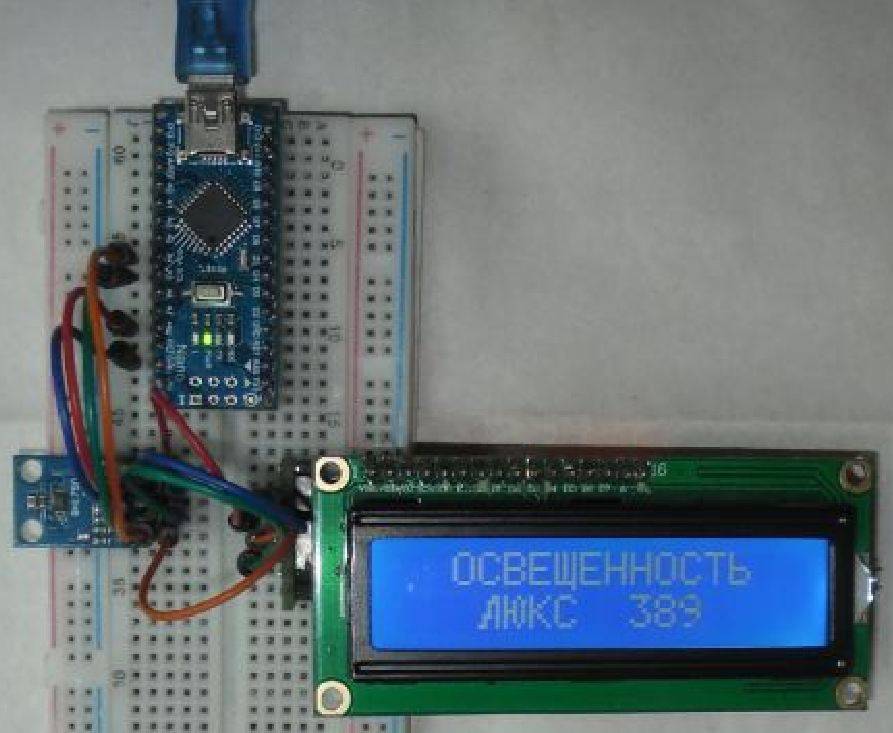

Так выглядит в работе :

Программа (скетч) :

#include <Wire.h>//библиотека под LCD

#include <BH1750FVI.h>//библиотека датчика освещенности

#include <LiquidCrystal_I2C.h>//библиотека под LCD

LiquidCrystal_I2C lcd(0x27,16,2);//прописываем свой LCD дисплей по адресу 27 или 3F и его знакоместам

BH1750FVI Oko;

byte X8[8]   = {B00011,B00111,B00101,B00101,B01101,B01001,B11001,B00000,}; // Буква "Л"

byte X15[8]  = {B10101,B10101,B10101,B10101,B10101,B10101,B11111,B00001,}; // Буква "Щ"

byte X16[8]  = {B10000,B10000,B10000,B11110,B10001,B10001,B11110,B00000,}; // Буква "Ь"

byte X18[8]  = {B10010,B10101,B10101,B11101,B10101,B10101,B10010,B00000,}; // Буква "Ю"

void setup() {

 lcd.init();// Инициализация lcd дисплея

 lcd.backlight();// Включение подсветки дисплея

 Oko.begin();

 Oko.SetAddress(Device_Address_L);

 Oko.SetMode(Continuous_L_resolution_Mode);

}

void loop() {

 lcd.createChar(1,X8); //1 синтезированный знак (Л)

 lcd.createChar(2,X15); //2 синтезированный знак (Щ)

 lcd.createChar(3,X16); //3 синтезированный знак (Ь)

 lcd.createChar(4,X18); //4 синтезированный знак (Ю)

 uint16_t X = Oko.GetLightIntensity();//опрос датчика

 lcd.setCursor(2, 0);

 lcd.print("OCBE\2EHHOCT\3"); //ОСВЕЩЕННОСТЬ

 lcd.setCursor(3, 1);

 lcd.print("\1\4KC"); //ЛЮКС

 lcd.setCursor(9, 1);

 lcd.print("     "); //протир 5 знакомест перед выводом значения

 lcd.setCursor(9, 1);

 lcd.print(X); //вывод значения датчика

  delay(500);//0,5сек. Период обращения к датчику

}

Вариант второй :

Довольно таки часто возникает необходимость использовать не текущие данные освещенности , а усредненные

При домашних измерениях могут мешать пульсации от ламп , при контроле за освещенностью на улице солнце иной раз так в прятки начнет играть что не определишься притенять или нет те или иные посадки или рассаду

Вот тут усреднение освещенности здорово может пригодится , за какой период , 10мин. , полчас , час - сразу так и не определишься , тут надо выбирать на практике золотую середину и под каждый конкретный случай

Для этого варианта и комплектация , и сборка та же , только прошивка будет другая

Комплектация :

Arduino nano

HD44780 1602 + модуль посл.интерфейса

BH1750

Схема подключения :

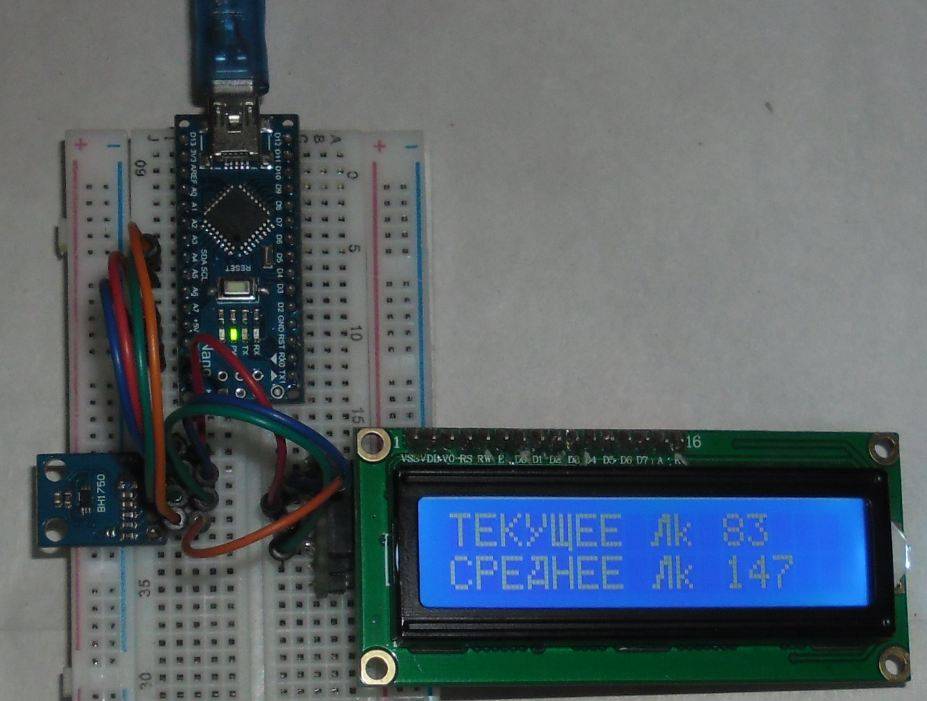

Так выглядит в работе :

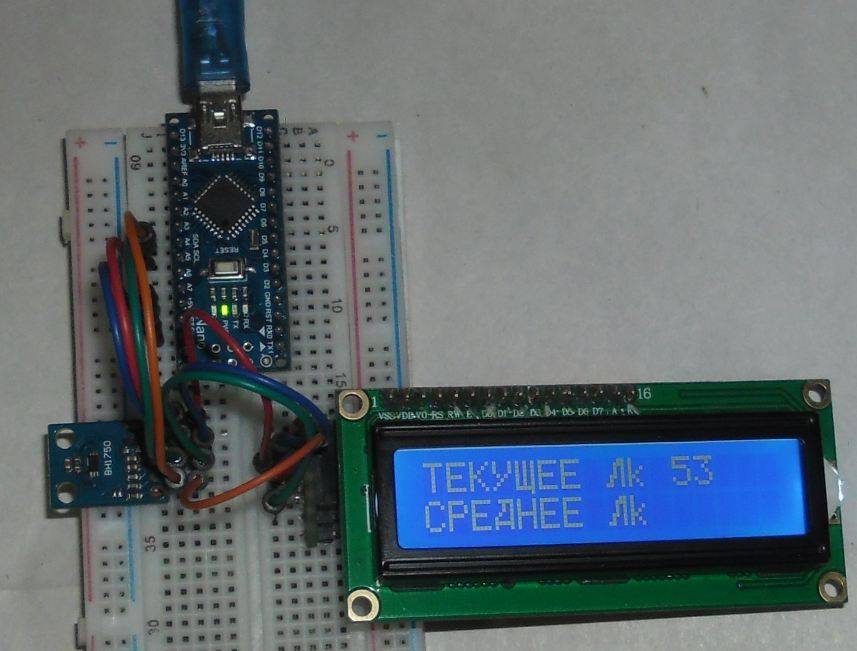

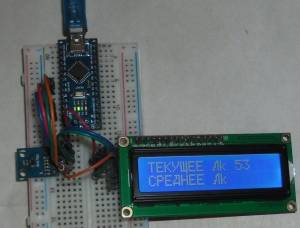

первый цикл среднее значение не высвечивается , пока массив данных на набьется полностью показаниями , чтобы не вводить нас в заблуждение заниженными цифрами

после уже постоянно будут высвечиваться оба параметра , и текущие , и усредненные

Программа (скетч) :

#include <Wire.h>//библиотека под LCD

#include <BH1750FVI.h>//библиотека датчика освещенности

#include <LiquidCrystal_I2C.h>//библиотека под LCD

LiquidCrystal_I2C lcd(0x27,16,2);//прописываем свой LCD дисплей по адресу 27 или 3F и его знакоместам

BH1750FVI Oko;

const int Razmer = 500;//размерность массива

unsigned int massiv[Razmer];  // массив для хранения текущих значений

int Nomer = 0;          // индекс последнего значения

float Summa = 0;              // сумма значений

unsigned int Seredina = 0;            // скользящее среднее

int FL = 0;//флаг на вывон на индикацию среднего значения

byte X3[8]   = {B01111,B00101,B00101,B01001,B10001,B11111,B10001,B00000,}; // Буква "Д"

byte X8[8]   = {B00011,B00111,B00101,B00101,B01101,B01001,B11001,B00000,}; // Буква "Л"

byte X10[8]   = {B10001,B10001,B10001,B01010,B00100,B01000,B10000,B00000,}; // Буква "У"

byte X15[8]= {B10101,B10101,B10101,B10101,B10101,B10101,B11111,B00001,}; // Буква "Щ"

void setup() {

   Serial.begin(9600);// серийный порт поставил для вывода на плоттер , так удобней выбрать подходящий размер массива

 lcd.init();// Инициализация lcd дисплея

 lcd.backlight();// Включение подсветки дисплея

 Oko.begin();

 Oko.SetAddress(Device_Address_L);

 Oko.SetMode(Continuous_L_resolution_Mode);

    for (int a = 0; a < Razmer; a++) {//зануляем массив

    massiv[a] = 0;

  }

}

void loop() {

   lcd.createChar(1,X3);

   lcd.createChar(2,X8);

   lcd.createChar(3,X10);

   lcd.createChar(4,X15);

   lcd.setCursor(0, 0);

   lcd.print("TEK\3\4EE \2k");//ТЕКУЩЕЕ Лк

   lcd.setCursor(0, 1);

   lcd.print("CPE\1HEE \2k");//СРЕДНЕЕ Лк

  Summa = Summa - massiv[Nomer];// вычитанем последнее значение из суммы

  massiv[Nomer] = Oko.GetLightIntensity(); // считываем значение

  lcd.setCursor(11, 0);

  lcd.print("     "); //протир 5 знакомест перед выводом текущего значения

  lcd.setCursor(11, 0);

  lcd.print(massiv[Nomer]); //вывод текущего значения на экран

    Serial.print(massiv[Nomer]);//дублирование в порт

    Serial.print(" ");//пробел он и есть пробел

  Summa = Summa + massiv[Nomer];// добавляем значение к сумме

  Nomer = Nomer + 1;// переставляем индекс на следующую позицию

  if (Nomer >= Razmer) {// проверяем если мы выскочили индексом за пределы массива

    Nomer = 0;// если да, то индекс на ноль

  }

  Seredina = Summa / Razmer;// считаем среднее:

  Serial.println(Seredina);//среднее значение в порт

  Serial.print(" ");

  if (Nomer == Razmer-1) {

   FL=1 ;//выставляем флаг при первом полном заполнении массива

   }

 if (FL==1) {

  lcd.setCursor(11, 1);

  lcd.print("     "); //протир 5 знакомест перед выводом значения

  lcd.setCursor(11, 1);

  lcd.print(Seredina); //теперь среднее значение реально и его можно выводить на экран

  }

  delay(7200);  // задержка перед следующим измерением 7,2сек цикл 1час при размерности массива 500

}

 В программе есть два значимых параметра , размерность массива и переод обращения к датчику

Произведение этих параметров и есть время за которое вычисляется среднее значение освещенности

С теми значениями что у меня выставлены в скетче это 1 час , большее время брать не имеет смысл , даже его наверно будет лишку

Я сейчас о использовании люксмерта на улице , скоре всего 10-15 минут будет практичнее

Размерность массава у меня тут выставлена 500 , много большие значения ставить не прокатит , памяти ардуинки не хватит

но усреднение по 500м замерам более чем достаточно

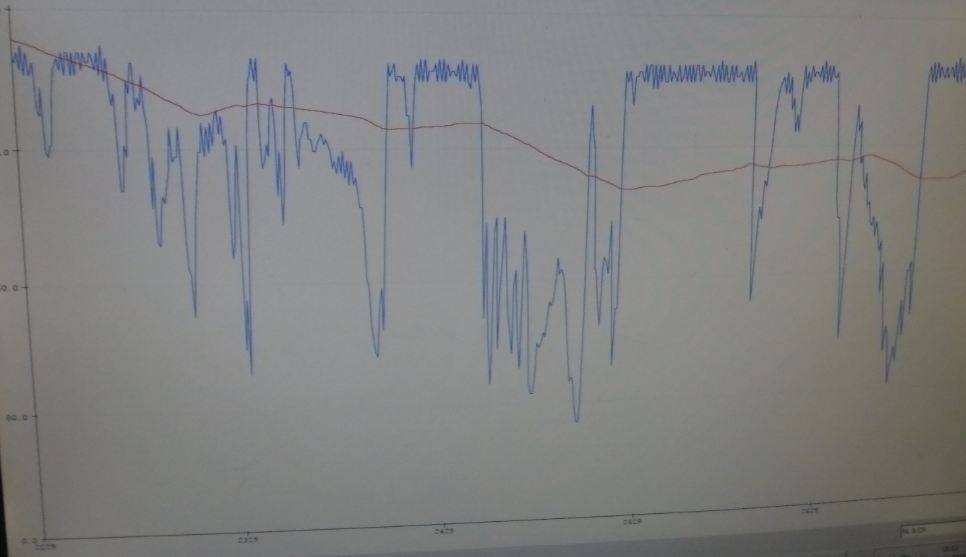

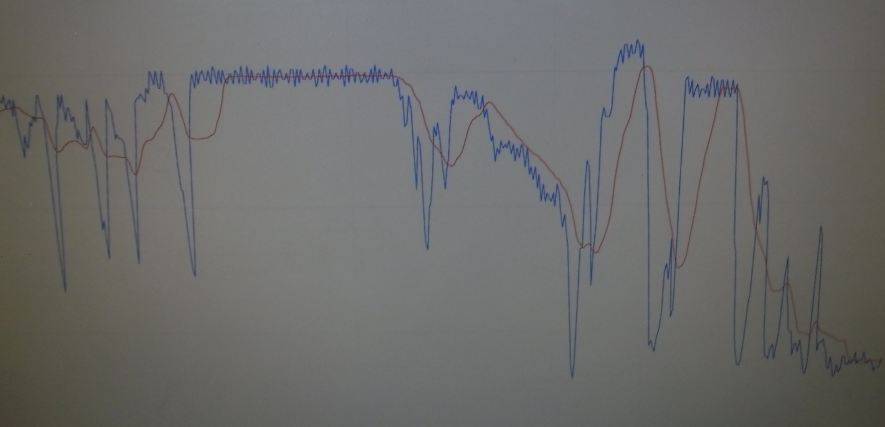

Вот картинка теста с плоттера , синее это текущие , красное усредненное , достаточно вполне определиться какая погода преимущественно , солнечно или пасмурно

Так что если надо уменьшить время усреднения размерность массива лучше не трогать , а изменить период обращения к датчику

Для 1 часа этод период у меня выставлен 7,2сек , для 10мин. ставим 1,2сек , для 20мин. 2,4сек и т.д.

А вот для домашних нужд я ставил размерность массива 20-25 и време очередности датчика в пределах 0,1сек

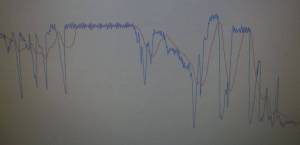

тут подобная картинка на плоттере выскакивает , на ровном плато где я руками не махал , видно что показания не стабильны пилой али синусоидой дрожат (следствие работы ламп) по этому участку среднее значение (красная линия) прямеханька по середине прет

А острые броски текуших плавно повторяет без зубов , только чуть притормаживая

Конечно это тоже все просто приборчик посмотрелка , на практике , чтоб от него больше пользы было , надо выводить с него команды на исполнительное устройство , буть то зуммер , шторки закрывания рассады или система орошения какая к примеру

Перешагнуло среднее значение некий выставленный порог - выдается команда на исполнительный механизм , самое простое это конечно зуммер , а исполнительный механизм это я

Вариант третий :

Повторяет первый вариант , только с той разницей что тут подключено два датчика освещенности , меняя уровень на пятой ноге (все же есть от пятой ноги польза) можно подличить эти датчики по разным адресам

 Комплектация :

Arduino nano

HD44780 1602 + модуль посл.интерфейса

BH1750 - два модуля

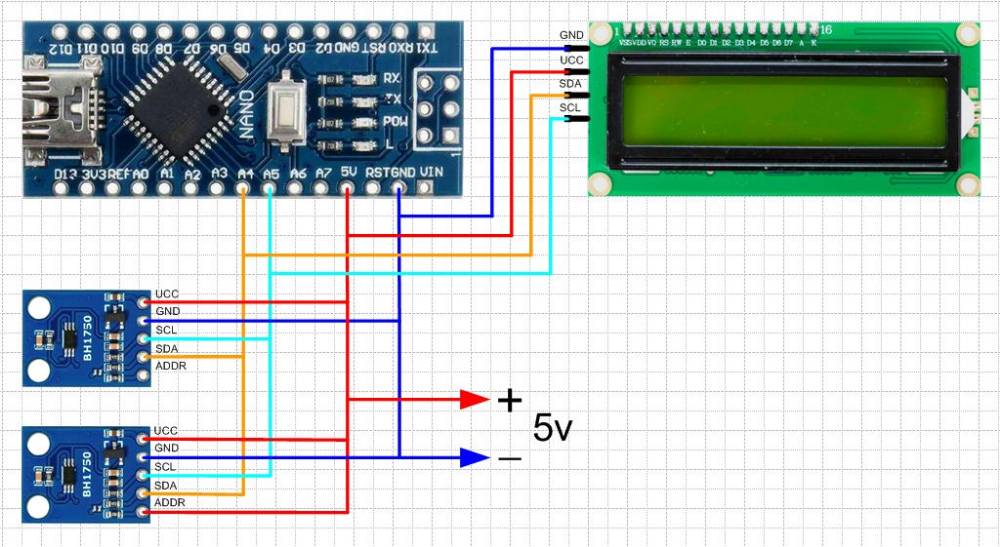

Схема включения :

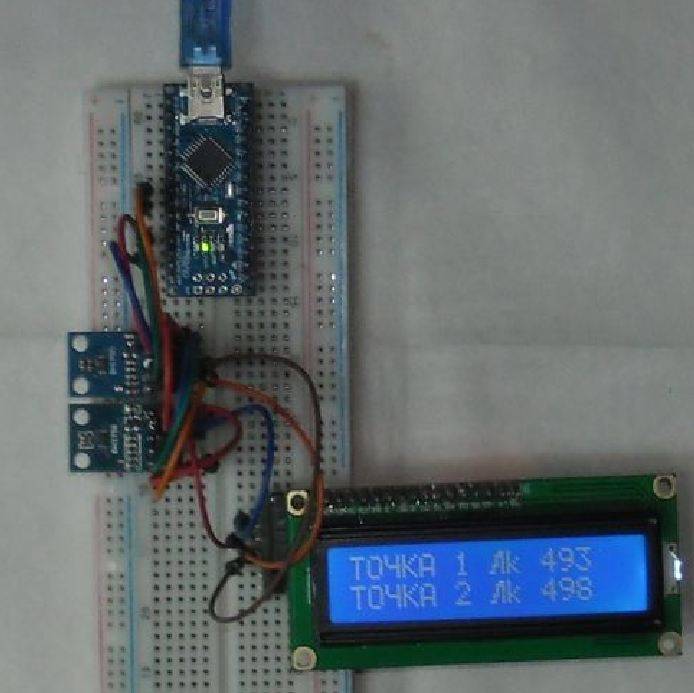

Так выглядит в работе :

Программа (скетч) :

#include <Wire.h>//библиотека под LCD

#include <BH1750FVI.h>//библиотека датчика освещенности

#include <LiquidCrystal_I2C.h>//библиотека под LCD

LiquidCrystal_I2C lcd(0x27,16,2);//прописываем свой LCD дисплей по адресу 27 или 3F и его знакоместам

BH1750FVI Oko1;

BH1750FVI Oko2;

byte X8[8]   = {B00011,B00111,B00101,B00101,B01101,B01001,B11001,B00000,}; // Буква "Л"

byte X13[8]  = {B10001,B10001,B10001,B01111,B00001,B00001,B00001,B00000,}; // Буква "Ч"

void setup() {

 lcd.init();// Инициализация lcd дисплея

 lcd.backlight();// Включение подсветки дисплея

Oko1.begin();

Oko1.SetAddress(Device_Address_H);

Oko1.SetMode(Continuous_H_resolution_Mode);

 Oko2.begin();

 Oko2.SetAddress(Device_Address_L);

 Oko2.SetMode(Continuous_L_resolution_Mode);

}

void loop() {

 lcd.createChar(1,X8); //1 синтезированный знак (Л)

 lcd.createChar(2,X13); //2 синтезированный знак (Ч)

 uint16_t X1 = Oko1.GetLightIntensity();//опрос первого датчика

 uint16_t X2 = Oko2.GetLightIntensity();

 lcd.setCursor(0, 0);

 lcd.print("TO\2KA 1 \1k"); //ТОЧКА 1 Лк

 lcd.setCursor(11, 0);

 lcd.print("     "); //протир 5 знакомест перед выводом значения

 lcd.setCursor(11, 0);

lcd.print(X1); //вывод значения первого датчика

lcd.setCursor(0, 1);

lcd.print("TO\2KA 2 \1k");

lcd.setCursor(11, 1);

 lcd.print("     ");

 lcd.setCursor(11, 1);

  lcd.print(X2);

  delay(500);

}

На этом пока все , следраз помучаю датчик освещенности VEML7700 , получше разберемся что он может
