Теплица, автоматизация теплиц,

[Татьяна 211]

Я в теме "Обо всем на свете" ответ напишу.

[МАДанилич 11 008]

Цитата Марина

От таких  продолжительных  дождей депрессия начинается  :( какой там голой  ;D

У нас тоже редко тёплые дожди бывают. Сибирь - матушка- не юг. Да ещё река ОБЬ даёт хорошую прохладу, ну и комаров туча, так что...до "раздеться до гола"!!!!!??? сожрут без соли. В прошлом году жара высушила все болота, так что комаров почти не было.

[Марина 20]

Цитата МАДанилич

У нас тоже редко тёплые дожди бывают. Сибирь - матушка- не юг. Да ещё река ОБЬ даёт хорошую прохладу, ну и комаров туча, так что...до "раздеться до гола"!!!!!??? сожрут без соли. В прошлом году жара высушила все болота, так что комаров почти не было.

Вот счастливые , а у нас в этот год комары всю зиму летали  :- редкую ночь без  фумитокса обходимся  ???

[МАДанилич 11 008]

Мы что-то не туда заехали. О теплицах же речь! Я что-то отправил, а куда делось, не пойму. Как мне продолжать тему? Девчонки, подскажите.

[Марина 20]

Цитата МАДанилич

Мы что-то не туда заехали. О теплицах же речь! Я что-то отправил, а куда делось, не пойму. Как мне продолжать тему? Девчонки, подскажите.

Ну так прямо и продолжайте , мы всё поймём  :mail: Ну могут же быть некоторые отступления от темы  :-[

[Lana_s_Kavkaza 11 817]

А отопление в твоей теплице будет? Если да, то какое?

[МАДанилич 11 008]

Цитата Марина

Ну так для ранних урожаев , ну и защита от  дождей

Если первое, то у вас и так всё рано растёт, а если второе, то нужна только крыша. Это у нас, в Томской обл. томаты нужно собрать в ОГ до второго августа (Ильин день) иначе потеряешь и зелёные томаты. Хочешь не хочешь- теплицу нужно строить. Да и садить( даже в теплице) не раньше 10 мая.!!!

[Марина 20]

Цитата МАДанилич

Если первое, то у вас и так всё рано растёт, а если второе, то нужна только крыша. Это у нас, в Томской обл. томаты нужно собрать в ОГ до второго августа (Ильин день) иначе потеряешь и зелёные томаты. Хочешь не хочешь- теплицу нужно строить. Да и садить( даже в теплице) не раньше 10 мая.!!!

Вот вот - крыша летом ,  а ранней весной  и  поздней осенью - теплица . Мозги сломала  ??? ??? ???

[МАДанилич 11 008]

Цитата Марина

Вот вот - крыша летом ,  а ранней весной  и  поздней осенью - теплица . Мозги сломала  ??? ??? ???

Мм-да, Мариш, тогда теплица нужна. У нас тоже она нужна только для этой же цели.

[Нелли 2 964]

Марина,а если сделать раздвижные двери,как у шкафов -купе...чтоб летом стенок не было?

[Марина 20]

Марина,а если сделать раздвижные двери,как у шкафов -купе...чтоб летом стенок не было?

Так она и стоить будет как шкаф- купе  ;D ;D ;D Я уже готова на лето откручивать нижнюю  ??? :-\ часть ( бока ) а потом прикручивать  блин  ??? :-\

[МАДанилич 11 008]

Цитата Lana_s_Kavkaza

А отопление в твоей теплице будет? Если да, то какое?

Да. Планирую положить трубы метало-пластик в две нитки, одна с уличной стороны( под брусом) вторая у стенок по периметру внутри. Такую систему нужно заполнить маслом ( отработкой) И топить  ТЭНом небольшой мощности ( порядка 0,5 квт) небольшой период, как снег сойдёт, чтобы быстрей отошёл грунт за "бортом". Я уже точно проверил, что температура на глубине 30 см. начинает довольно быстро подниматься, когда грунт, вне теплицы, отойдёт приблизительно на 05 метра. А сегодня в теплице у борта  +5 гр., а за " бортом -5,5 на глубине тоже 0,45-0,5 метра ( это практически почти под брусом.)

[МАДанилич 11 008]

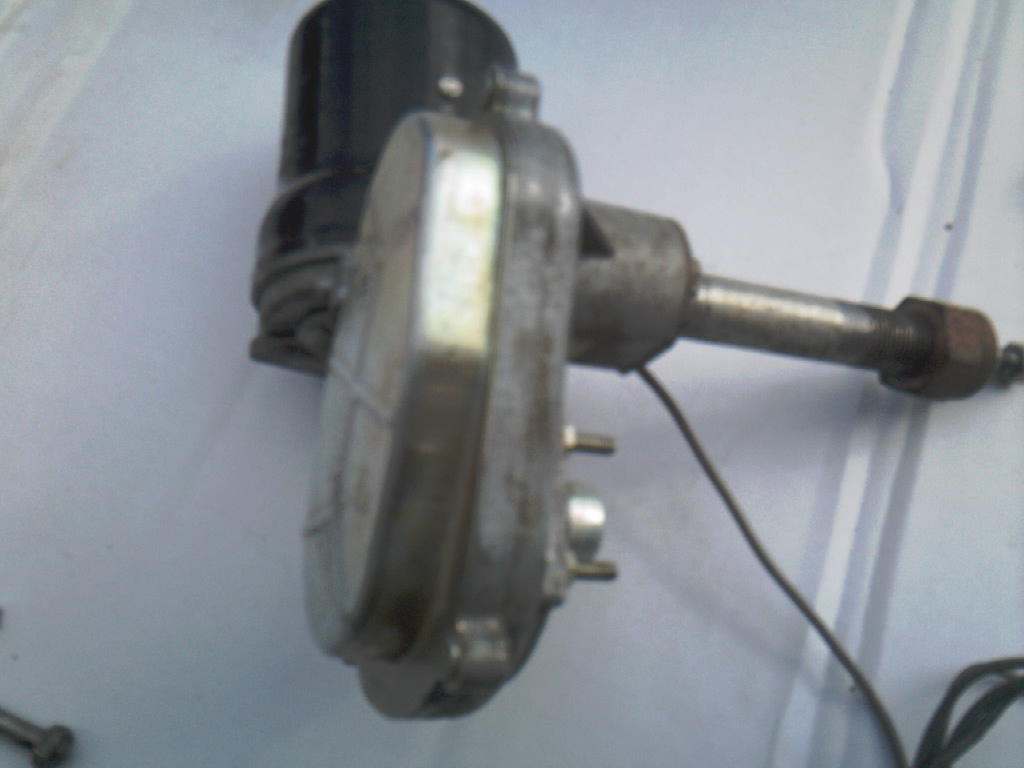

И так дальше: О АВТОМАТИКЕ. Начнём с привода. пойдёт, практически от любого авто. Есть двухскоростные привода, передаточное отношение у которых  1:40+ 1:50 . ( это примерно, но там довольно мощный электродвигатель, который тут не нужен ( форточка открывается от лёгкого ветерка или от лёгенького усилия) Желательно применить мотор-редуктор не с круговым вращение выходного вала, а который качается
("туды-сюды") Передаточное отношение червячного редуктора
1:30., имеет маломощный, лёгкий по весу двигатель, с неплохим усилием на валу. Даже при напряжении питания 7-8 вольт, свободно, с запасом усилия, открывает форточку.Редуктор найти не проблема. Много старых авто стоят колом, на разборе.... ит.д. Можно применить мотор-редуктор и с круговым вращение выходного вала, но здесь нужно немного усложнить схему коммутации  питания, или системы рычагов. Это всё можно сделать без особых проблем.
Хочу отметить, что некоторые э/двигатели  могут изменять направление вращения при смене полярности питания, при этом небольшое  усложнение нужно только  для смены полярности источника питания. ( нужно помнить, что стандарт- МИНУС Э/ДВИГАТЕЛЯ- его корпус).
Самый подходящий для этой цели- мотор-редуктор СЛ105, СЛ105Д. Возможно есть и другие с "туды- сюды" нужно просто поискать.
=============================================Завтра, т.е. уже сегодня продолжу эту тему. У нас уже 3 часа 16 мин. скоро светать начнёт.

[МАДанилич 11 008]

Добрый вечер всем форумчанам!  Продолжение вопроса- автоматизация теплиц.
===============================================

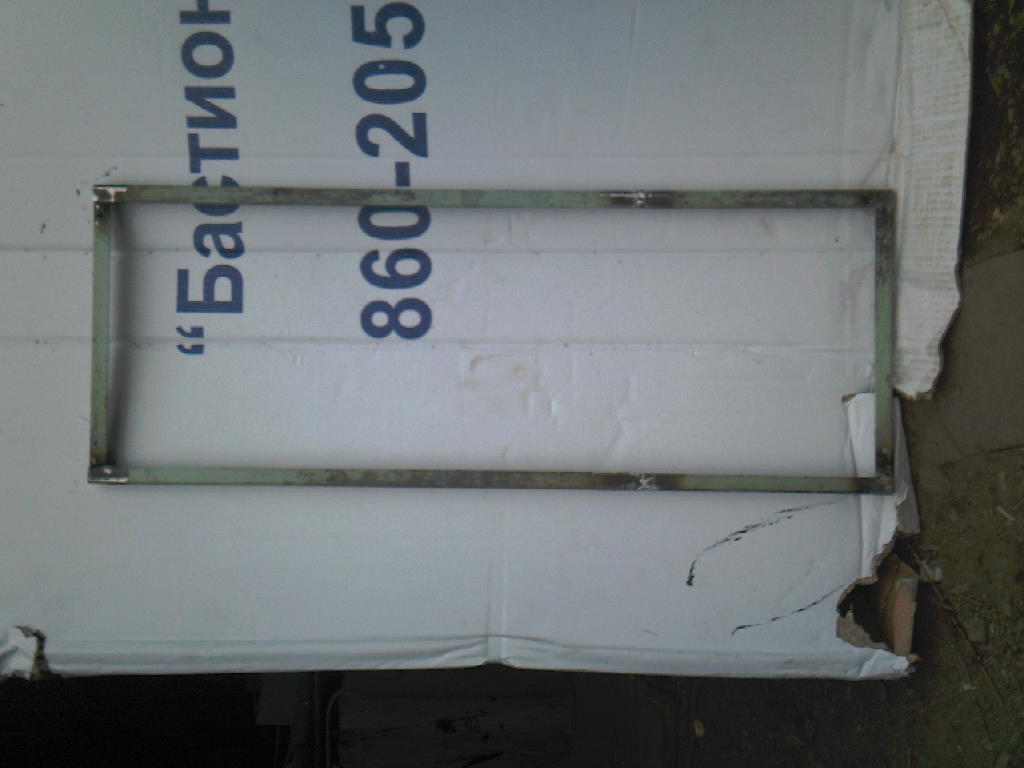

Изготавливаем раму из уголка для монтажа устройства.( У меня была изготовлена из уголка 20*20, шины 40*4 мм, скрученная на болты  с гайками м5. Такая конструкция неплохо себя показала, но общий вес устройства был около 9 кг, что тяжеловато.)При таком " временном изготовлении устройства можно ВСЁ собрать на болты. Сейчас ( испытав устройство ) делаю на постоянной основе. Для облегчения конструкции взял уголок 15*15*1,5 мм. получилась ( в целом) лёгкая конструкция) общим весом около 3 кг. Прочности вполне достаточно. Немного о размерах. у меня одна теплица имеет ширину двери 69 см. Высота форточки 50 см.

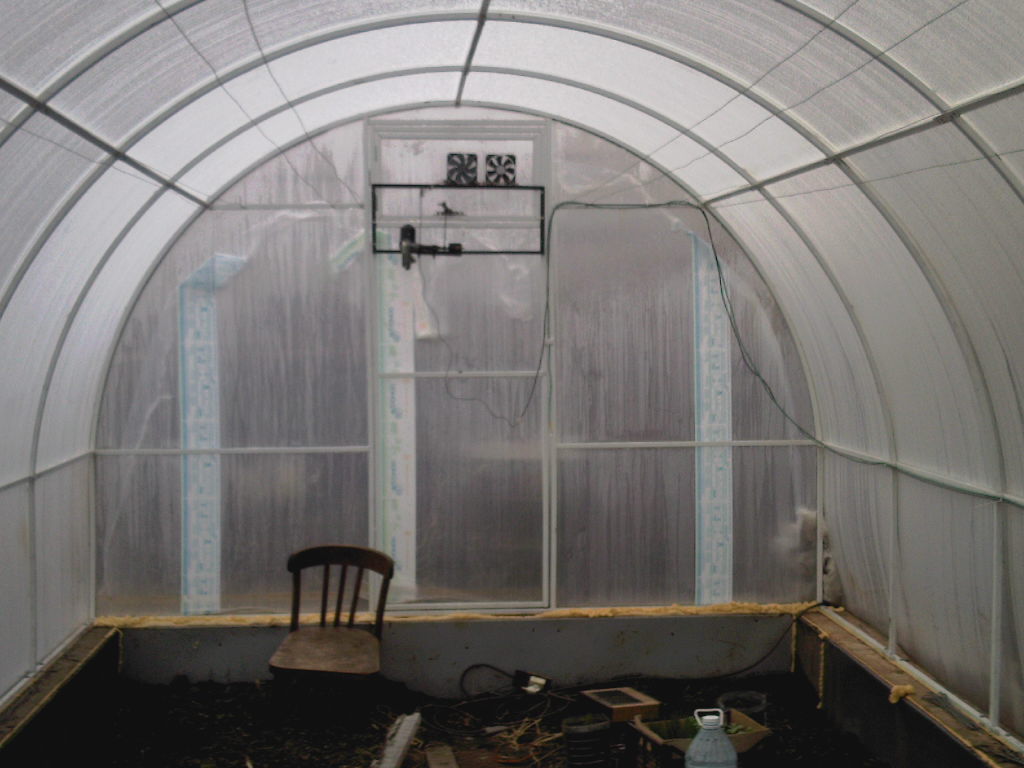

Размер рамы должен быть таким: Ширина равная ширине двери, высота 0,5- высоты форточки. Из фото,поймёте почему?

[МАДанилич 11 008]

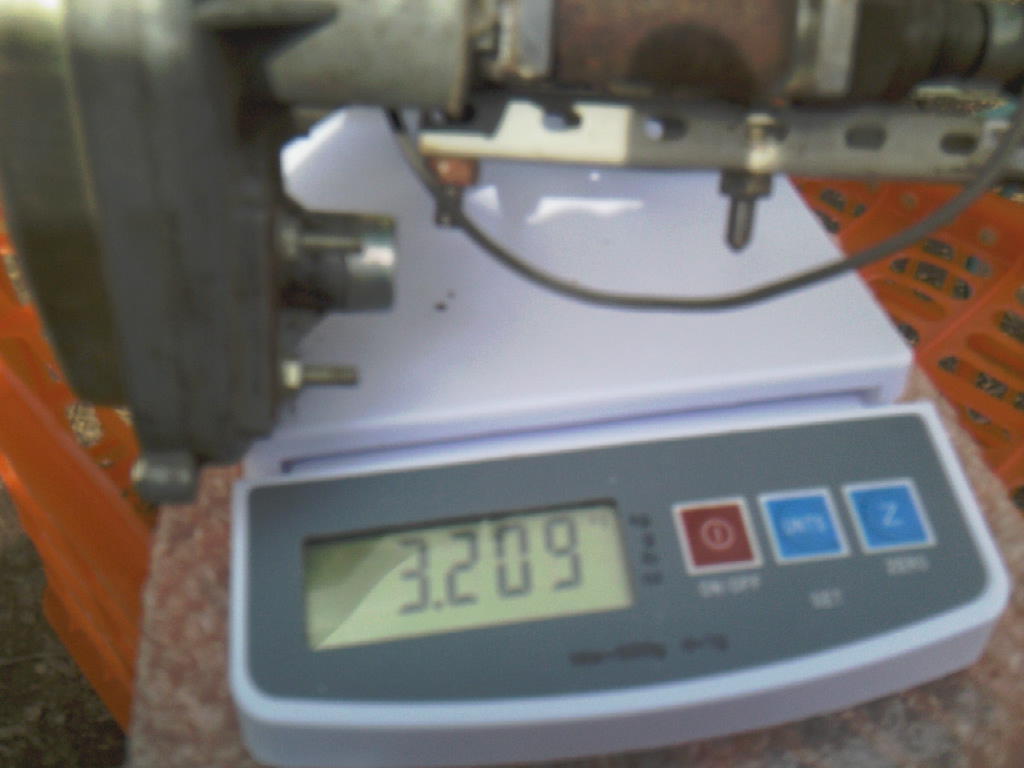

Устройство в сборе на весах Это позволило снизить общий вес  до  четырёх кг. Конструкция прочная и работает не создавая шума и вибраций.

[МАДанилич 11 008]

Если кто внимательно читает, найдёт ошибку в тексте. В первом случае написано " общим весом 3 кг" нужно читать - около 3,6 кг". просто моя не внимательность. Результат измерения веса должен подтвердить эти цифры.

[Помидоровед 2 269]

МАДанилич, хочу поблагодарить за информативный и полезный рассказ!  :yep:

[MarinaDj 2]

Огромное спасибо! Давно думаю как лучше фундамент делать, а теперь все очень понятно :yep:

[Ninulia 25 787]

Цитата Марина

Так она и стоить будет как шкаф- купе  ;D ;D ;D Я уже готова на лето откручивать нижнюю  ??? :- часть ( бока ) а потом прикручивать  блин  ??? :-

Марина, так тебе надо теплицу со сплошной крышей и съемными боковыми рамами. В сборе будет как осенне-зимне-весенняя, а со снятыми с боков рамами- летний вариант. У меня в саду такая была, так летом снимала рамы с южного бока полностью.

[Марина 20]

Цитата Ninulia

Марина, так тебе надо теплицу со сплошной крышей и съемными боковыми рамами. В сборе будет как осенне-зимне-весенняя, а со снятыми с боков рамами- летний вариант. У меня в саду такая была, так летом снимала рамы с южного бока полностью.

Да , да , что - то типа этого

[Елена_Т 100]

Цитата МАДанилич

И так дальше: О АВТОМАТИКЕ. Начнём с привода. пойдёт, практически от любого авто. Есть двухскоростные привода, передаточное отношение у которых  1:40+ 1:50 . ( это примерно, но там довольно мощный электродвигатель, который тут не нужен ( форточка открывается от лёгкого ветерка или от лёгенького усилия) Желательно применить мотор-редуктор не с круговым вращение выходного вала, а который качается

("туды-сюды") Передаточное отношение червячного редуктора

1:30., имеет маломощный, лёгкий по весу двигатель, с неплохим усилием на валу. Даже при напряжении питания 7-8 вольт, свободно, с запасом усилия, открывает форточку.Редуктор найти не проблема. Много старых авто стоят колом, на разборе.... ит.д. Можно применить мотор-редуктор и с круговым вращение выходного вала, но здесь нужно немного усложнить схему коммутации  питания, или системы рычагов. Это всё можно сделать без особых проблем.

Хочу отметить, что некоторые э/двигатели  могут изменять направление вращения при смене полярности питания, при этом небольшое  усложнение нужно только  для смены полярности источника питания. ( нужно помнить, что стандарт- МИНУС Э/ДВИГАТЕЛЯ- его корпус).

Самый подходящий для этой цели- мотор-редуктор СЛ105, СЛ105Д. Возможно есть и другие с "туды- сюды" нужно просто поискать.

=============================================Завтра, т.е. уже сегодня продолжу эту тему. У нас уже 3 часа 16 мин. скоро светать начнёт.

Как то до меня не доходит конструктив данного девайса. Открытие форточки в общепринятом понимании( и в моем ) это нагрев масла в цилиндре автооткрывателя, основанные на изменении температуры, объем масла либо увелич либо уменьшается с понижением Т,тем самым толкая поршень в соотв,сторону, а дворники работают постоянно, вправо-влево до бесконечности, или я одна не поняла? Для 99% ( а здесь в основном дамы- вы сами это заметили) не понятны слова редуктор, передаточное отношение и т.д. А где взять источник питания на 7-8 вольт- аккумулятор?. Ведь это устройство должно работать когда нас рядом нет.

[МАДанилич 11 008]

Добрый вечер всем форумчанам! Извините пож, что не смог вчера быть на сайте, просто совсем  не было времени. Весна в деревне- пора горячая.

Это хорошо что у Вас возникли вопросы, постараюсь ответить на них так, чтобы всем было понятно.

=============================================== Да, Вы правильно заметили, что автоматика (любая) требует энергозатрат, одним словом- электричества. А это самое " электричество" должно быть автономное, дешёвое.  Для такой

системы всего-то нужно СТАРЫЙ, НЕПРИГОДНЫЙ для запуска авто- аккумулятор. Такой можно по дешёвке приобрести в пункте их приёма.

=============================================

Уважаемые дамы! Я понял, что на этом форуме находятся, в основном,  ДЕВЧОНКИ, вот мне и хочется, что бы ВЫ СВОИХ МАЛЬЧИШЕК ЗАСТАВИЛИ соорудить автоматику в теплицу. Я знаю труд дам, ценю за желание что-то вырастить, но труд этот тяжёл, да и растениям нужен комфорт, они же тоже живой организм, требующий хорошего отношения к ним, что в итоге окупается сторицей.

============================================

Вы правильно понимаете, что "дворники" на автомобиле работают в режиме "качения" (туды-сюды). Вот и нужно чтобы они работали так, как нужно НАМ! В нужный момент открыли форточку и остановились. При снижении температуры в теплице- снова, по команде. датчика закрыли форточку. Всё ОЧЕНЬ просто. Вот я начал подробно излагать всю конструкцию устройства, чтобы было понятно ВСЕМ. Подсказать, как это можно сделать своими руками имея МИНИМУМ инструмента и знаний в различных областях. Конечно соорудить такую конструкцию мне не составило большого труда. У меня есть токарные станки, сверлильный станок, сварочный аппарат и пр., но мне хочется, чтобы МУЖЧИНЫ могли сделать всё ЭТО, не имея больших возможностей- только РУКИ и ГОЛОВУ.

Моя цель - подсказать как это РЕАЛЬНО СДЕЛАТЬ.

============================================

Просмотрел я в интернете несколько систем, но , во первых- он громоздки, сложная система рычагов, на зиму их нужно обязательно демонтировать  или сливать масло, иначе получишь эффект ОБРАТНЫЙ. Короче сложности есть и при эксплуатации такой системы вентиляции. Потом, что не совсем нравится, пассивность её работы. Это главный недостаток такого устройства. Видел я ЭТО и в общем даже хозяин, купивший цилиндр со всеми "прибамбасами" не доволен её работой. Вот я и принял решение сделать доступную ВСЕМ конструкцию. Не буду хвалиться, но прошла обкатку целый год- результат меня удовлетворил, в интернете такого НЕТ, вот и решил поделиться с ВАМИ таким " "новшеством", так сказать выложить на ваш суд. Может кто усовершенствует данный " кондиционер "- бога ради.  Иногда в инете только одна ИДЕЯ много стоит. ДЕРЗАЙТЕ, ТВОРИТЕ, ПУСТЬ БУДЕТ ПОЛЬЗА ВСЕМ.



[МАДанилич 11 008]

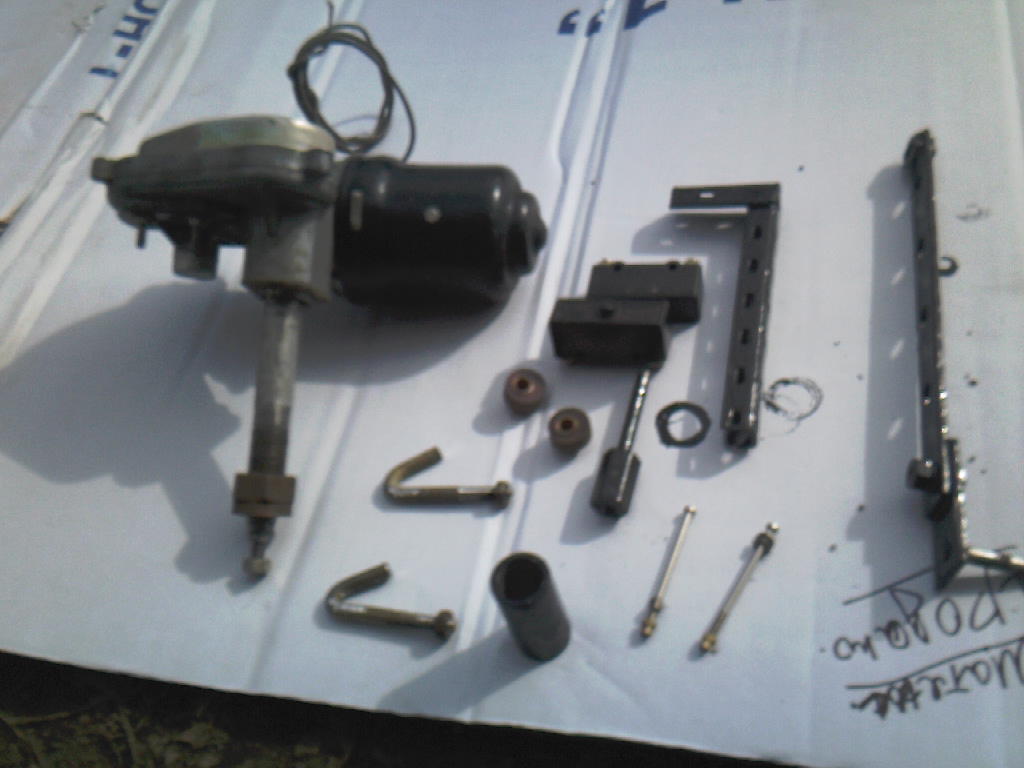

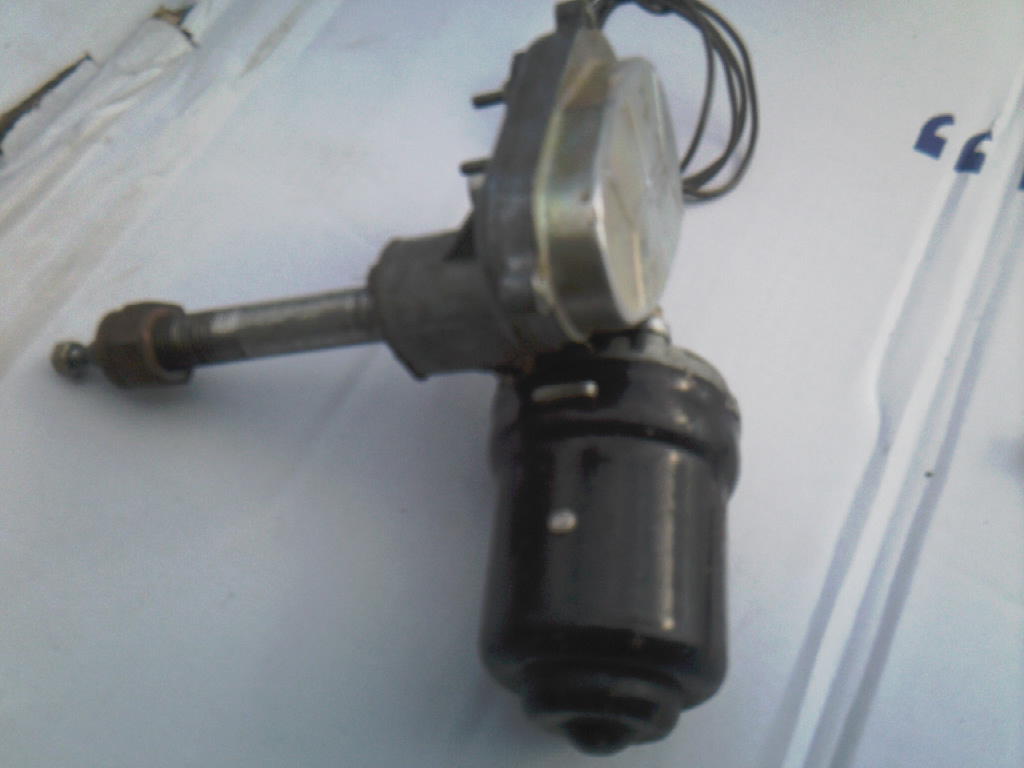

Ещё забыл ответить на слова- редуктор, передаточное отношение......  Я выложил в первых снимках внешний вид этого мотор-редуктора и его характеристики и подсказал возможность использовать именно этот тип устройства.

=============================================

Да не в обиду всем ДАМАМ--- это МУЖСКОЕ дело. Мало женщин знают устройство авто, работу отдельных его частей и пр.

Конечно, есть и мужчины, которые кроме  х...... и карандаша, ничего в руках не держат, ну что ж , наверно женщина  его держит для другой цели. Ладно- это другая тема и в другом месте, мне тоже хочется " пофлудить".

=============================================

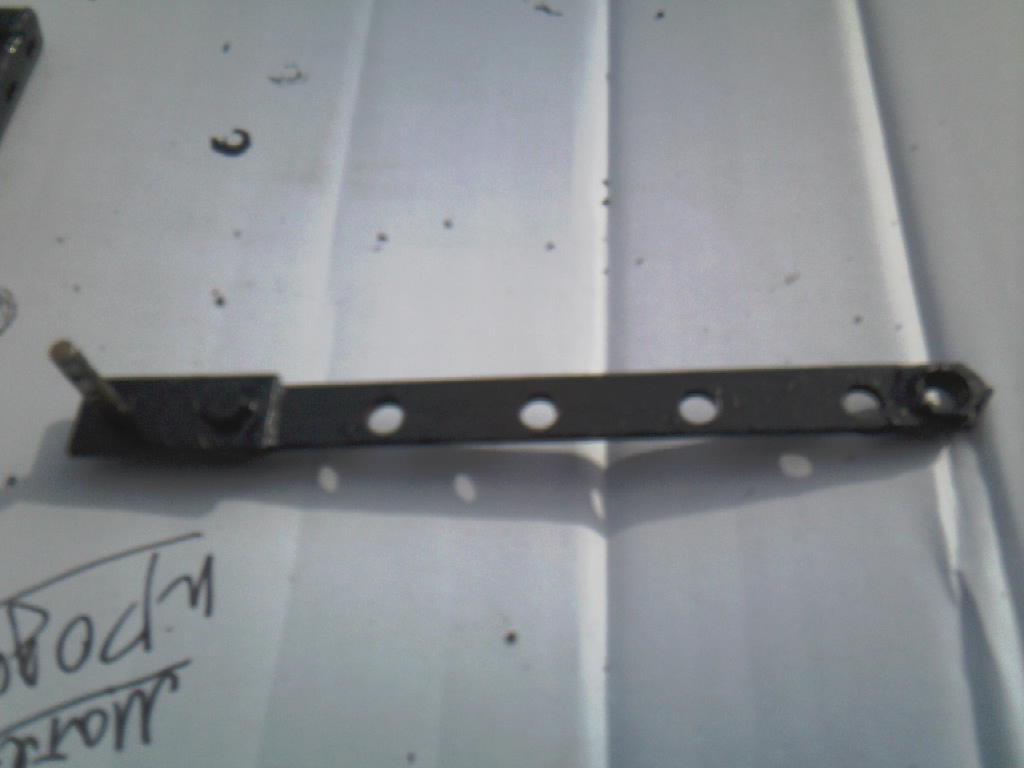

Итак. Дальше. Следующая деталь- РЫЧАГ

Представляет собой металлическую пластину, толщиной 2,5-3 мм,шириной 20мм, длиной 200-220 мм. Ширина может быть и больше- порядка 25-30мм. Механической прочности  и в первом случае хватает. Единственный критерий ( что я перед собой поставил) вес устройства. В прошлом году я собрал устройство с уголков 20*20 мм. В целом оно весило  чуть больше 9 кг., наспех ( как  говорят временно, на скорую руку)

Проверил надёжность, уточнил размеры и т.д. Облегчить вес при достаточной прочности- это была следующая моя задача.

=============================================

Задача этого рычага- обеспечить поворот на определённый угол, относительно оси вращения, и привода в действие тяги открывания форточки. Если кому-то не всё понятно ( тому кто будет повторять конструкцию) расскажу как можно закрепить тягу на валу редуктора. Из выложенных фото можно увидеть всё до мелочей. Спасибо.= Андрей=

[МАДанилич 11 008]

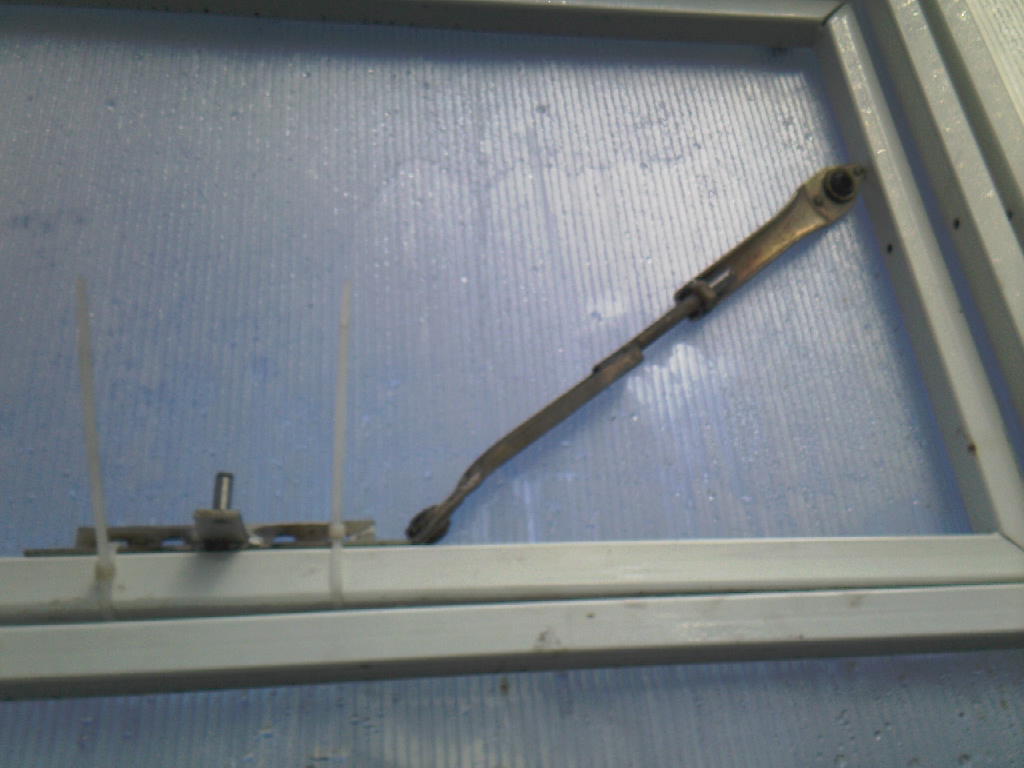

Вот конструкция рычага и форточной тяги. Всё ну ООООЧЕНЬ просто!

[МАДанилич 11 008]

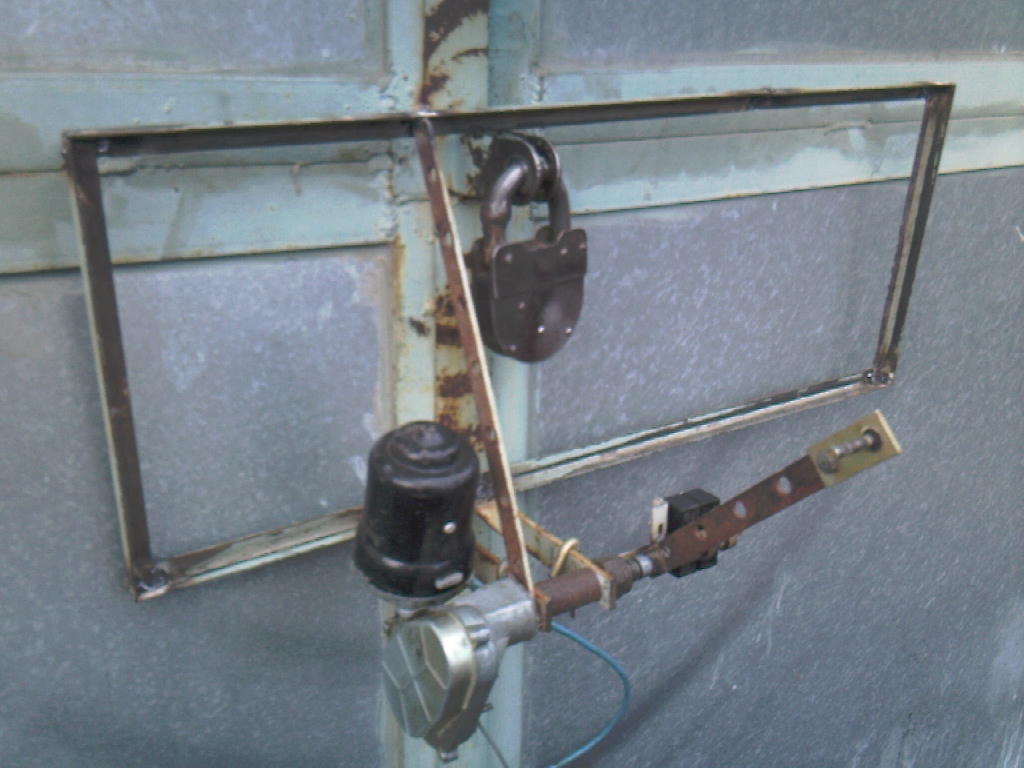

Это я повесил ещё не покрашенную раму с приводом на замок гаража, чтобы сделать снимок. Завтра продолжу описание  системы управления форточным механизмом.
